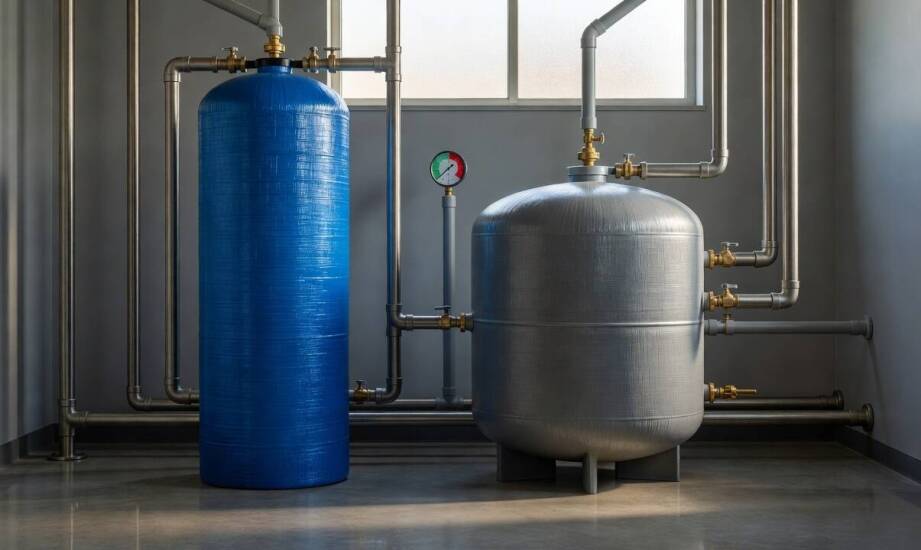

Jak średnica i wysokość naczynia ciśnieniowego zmieniają przepływ przez złoże filtracyjne i płukanie wsteczne

W praktyce dwa naczynia ciśnieniowe wypełnione identycznym złożem filtracyjnym mogą dawać odmienne rezultaty oczyszczania wody wyłącznie z powodu różnic w geometrii. Przy tym samym natężeniu nominalnym szerszy i niższy zbiornik wymusza inną prędkość liniową niż węższa i wyższa kolumna. Zmiana tych proporcji wpływa na czas kontaktu cieczy z warstwą aktywną oraz na pokonywanie oporów hydraulicznych. Dobór odpowiednich gabarytów pozwala uniknąć wahań jakości uzdatnionej wody, które często błędnie przypisuje się samemu materiałowi filtrującemu.

Jak średnica i wysokość zmieniają czas kontaktu?

Średnica naczynia określa całkowitą powierzchnię przekroju poprzecznego. Wymiar ten bezpośrednio decyduje o prędkości filtracji, która jest wprost proporcjonalna do przepływu objętościowego i odwrotnie proporcjonalna do pola powierzchni. Znaczne rozszerzenie średnicy obniża prędkość liniową cieczy przy zachowaniu stałego przepływu pompy. Taki zabieg zmniejsza opory w układzie i wyraźnie wydłuża czas kontaktu wody z materiałem filtracyjnym. Typowe prędkości w przemysłowych stacjach osiągają od 5 do 15 metrów na godzinę. Dla sekcji odżelaziająco-odmanganiających inżynierowie utrzymują ten parametr poniżej 9 metrów na godzinę. Wolniejszy przepływ pozwala na pełne wytrącenie i mechaniczne zatrzymanie utlenionych związków żelaza wewnątrz porowatej struktury.

Wysokość zasypu wpływa natomiast na czas przebywania wody wewnątrz instalacji. Zastosowanie wyższej warstwy materiału gwarantuje dłuższy kontakt przy zadanej prędkości, co decyduje o skuteczności skomplikowanych reakcji fizykochemicznych. Stosunek wysokości złoża do średnicy kolumny odgrywa kluczową rolę w określaniu pojemności przebicia układów jonitowych. Utrzymanie odpowiednio wysokiego stosunku tych wymiarów podnosi wykorzystanie zdolności wymiennej żywicy. Strumień wody przechodzi przez dłuższą drogę roboczą, co wyostrza front wymiany i zapobiega wczesnym przeciekom twardości do instalacji zakładowej.

Szeroki zbiornik przy bardzo małej wysokości generuje duże ryzyko powstawania kanałowania. Zjawisko to polega na torowaniu przez wodę preferencyjnych ścieżek przepływu i omijaniu głównej objętości złoża. Ciecz przemieszcza się wtedy nierównomiernie, co drastycznie skraca czas kontaktu i obniża skuteczność usuwania jonów. Niski profil fizycznie ogranicza również przestrzeń niezbędną na płukanie i swobodną fluidyzację w fazie czyszczenia. Szerokie urządzenia pracujące przy wysokich wydajnościach wymagają instalacji precyzyjnych szczelinowych systemów dystrybucji wody, aby zablokować tworzenie się martwych stref.

Budowa naczynia i dobór odpowiedniej geometrii

Standardowe wyposażenie do filtracji opiera się na masywnym płaszczu zamykanym obustronnie wypukłymi dennicami. Wewnątrz montuje się dobrane do wydajności dystrybutory górne i dolne. Ich głównym zadaniem jest wymuszenie równomiernego podziału surowej wody na całą dostępną powierzchnię przekroju poprzecznego. Na dnie umieszcza się najczęściej warstwę podtrzymującą z kalibrowanego żwiru, a dopiero na niej układa się medium filtracyjne. Konstruując instalację technologiczną, należy pamiętać, że wydajne pojemniki ciśnieniowe muszą posiadać wolną przestrzeń buforową nad zasypem. Ten pusty obszar roboczy stanowi zazwyczaj od 40 do 50 procent wysokości samego złoża. Zapas przestrzeni umożliwia bezproblemowe unoszenie się ziaren materiału podczas procedury płukania wstecznego. Faza rewersyjna rozluźnia upakowaną strukturę i usuwa zatrzymane zawiesiny, a jej prędkość dla klasycznych układów piaskowych wynosi przeważnie od 30 do 45 metrów na godzinę.

Wielkoskalowe stacje obsługujące duże zapotrzebowanie przemysłowe wykorzystują z reguły zbiorniki o znacznej średnicy. Taka budowa pozwala zredukować prędkość strumienia i minimalizuje wysokie spadki ciśnienia na rurociągach. Znaczne rozszerzenie szerokości zmusza jednak techników do montażu bocznych układów dystrybucji, by woda docierała do skrajnych obszarów przy płaszczu. Mniejsze obiekty uzdatniania oraz precyzyjne zmiękczacze wykorzystują częściej wyższe i węższe kolumny. Taka konstrukcja stabilizuje kinetykę wymiany jonowej i podnosi wydajność roboczą całego cyklu. Projektując kompletne instalacje przemysłowe, inżynierowie H2optim opierają dobór obudów na szczegółowej analizie profilu zużycia wody. Parametry techniczne układu odpowiadają bezpośrednio za bezawaryjne zabezpieczenie kotłowni i rygorystycznych obiegów chłodniczych.

Każda modyfikacja gabarytów zbiornika zmienia ścieżkę hydrauliczną i sposób przepływu wody przez strukturę złoża. Sprawne działanie aparatów oczyszczających wynika ze ścisłego dopasowania średnicy i wysokości do natężenia zasilania oraz kinetyki redukcji zanieczyszczeń. Niewłaściwe proporcje naczynia wywołują szybkie przebicia złoża i zaburzają skuteczność płukania wstecznego. Uchybienia projektowe psują parametry uzdatnionej wody, nawet przy zastosowaniu wysokiej jakości żywic jonowymiennych. Prawidłowo skalkulowana geometria uwzględnia odpowiedni czas retencji i bufor na ekspansję, co gwarantuje stabilną eksploatację każdego obiektu.
